Opis

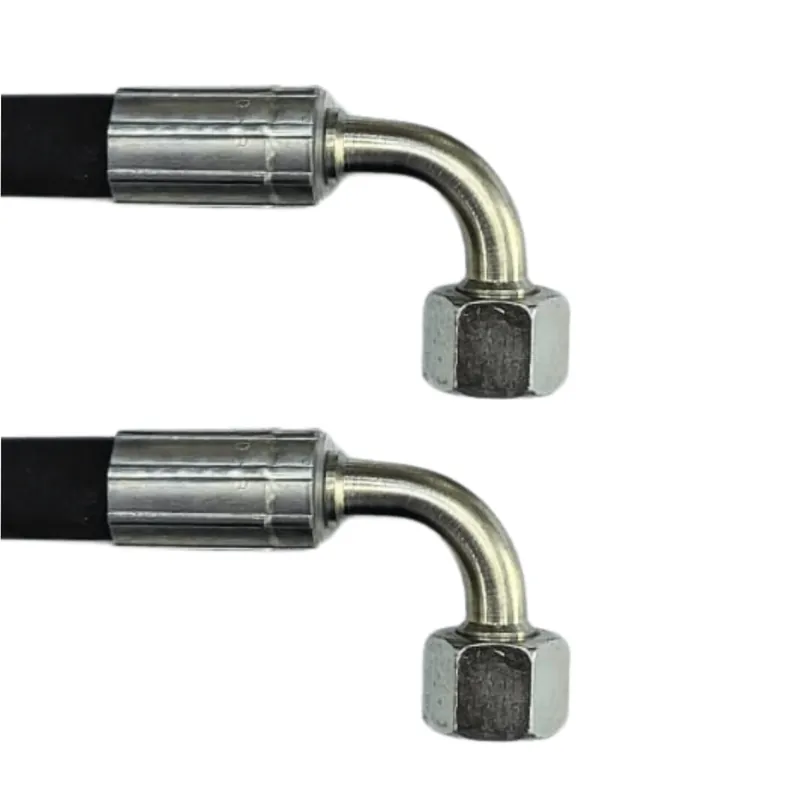

Przewód Hydrauliczny DN06 DKR90-DKR90 1SN G1/4″ 8600mm
Opis
Zakuty Wąż Hydrauliczny 1SN z syntetycznej gumy, odporny na oleje, paliwa i warunki atmosferyczne. Gotowy do montażu.
Oznaczenia
- AGR – końcówka prosta z gniazdem 60°, gwintem zewnętrznym BSP G 1/4″ i sześciokątem pod klucz19 mm
- DKR – końcówka kulista prosta współpracująca z gniazdem 60° i gwintem BSP G 1/4 pod klucz19 mm

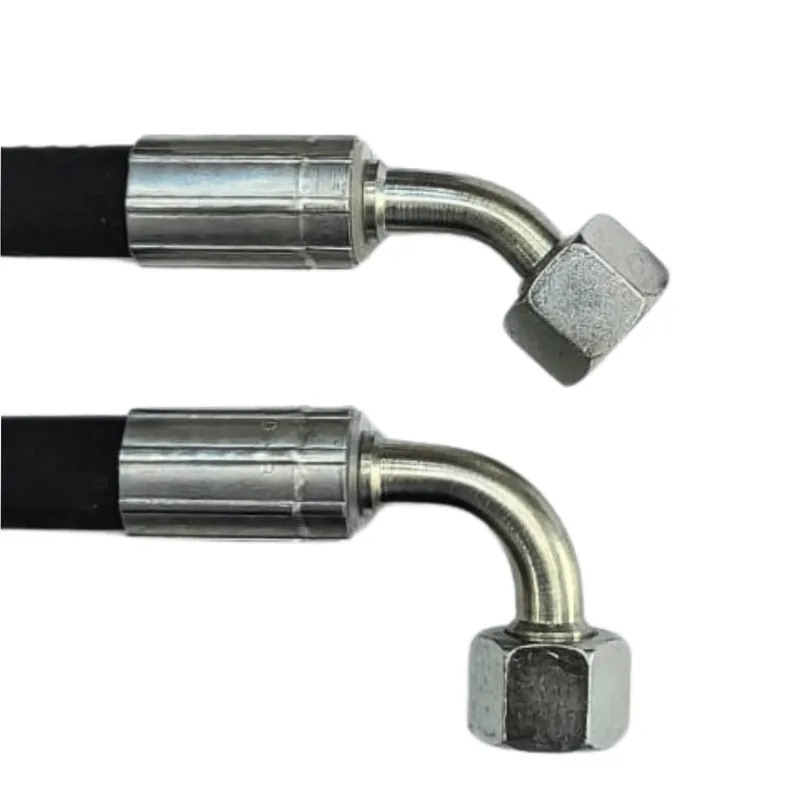

- DKR 45° – końcówka kulista gięta współpracująca z gniazdem 60° i gwintem BSP G 1/4″ pod klucz19 mm
- DKR 90° – końcówka kulista gięta współpracująca z gniazdem 60° i gwintem BSP G 1/4″ pod klucz19 mm
Ten przewód hydrauliczny składa się z:
- Wąż hydrauliczny 1SN 225 bar
- Końcówka Hydrauliczna DKR 90 G1/4″
- Końcówka Hydrauliczna DKR 90 G1/4″
- 2x Tuleja na wąż 1/4″
Warunki Pracy
- Odporność na temperaturę: -40°C do +100°C w krótkim czasie do +120°C
- Norma: DIN EN 853 1SN
- Maksymalne ciśnienie pracy: 225 bar
- Ciśnienie Rozrywające: 900 bar
Parametry
- Materiał Wnętrza Przewodu: olejoodporna syntetyczna guma
- Materiał Pokrycia Przewodu: odporny na ścieranie i warunki atmosferyczne kauczuk syntetyczny
- Średnica Wewnętrzna: DN06 – 6.4 mm
- Średnica Zewnętrzna: 13.4 – 14.1 mm
- Długość: 8600 mm
- Wzmocnienie / Ilość Oplotów: 1
- Minimalny Promień Gięcia: 100 mm
Zastosowanie
Uniwersalny przewód hydrauliczny posiada bardzo szerokie zastosowanie w układach hydraulicznych maszyn i urządzeń pracujących w przemyśle, rolnictwie, itp. Służy do łączenia podzespołów hydraulicznych m.in. pomp, silników, zaworów, rozdzielaczy, zbiorników, siłowników itp. Przeznaczony jest do pracy wewnątrz i na zewnątrz.
Tolerancje Wykonania
- Długość przewodu [mm] / Tolerancja wykonania [mm]
- do 300 mm / +5 mm
- od 300 mm do 1000 mm / +10 mm
- od 1000 mm do 3000 mm / +/- 15 mm
- od 3000 mm / +/- 1%
Ilość
Podana cena dotyczy przewodu hydraulicznego o długości 8600 mm, wraz z końcówkami oraz tulejami. Cena zawiera podatek VAT.
Uwaga
Na życzenie klienta wykonujemy przewody w zakresie średnic od 6mm do 32 mm z końcówkami w zależności od potrzeb (metryczne, calowe).
Produkt nieprefabrykowany, nie podlega zwrotowi.
